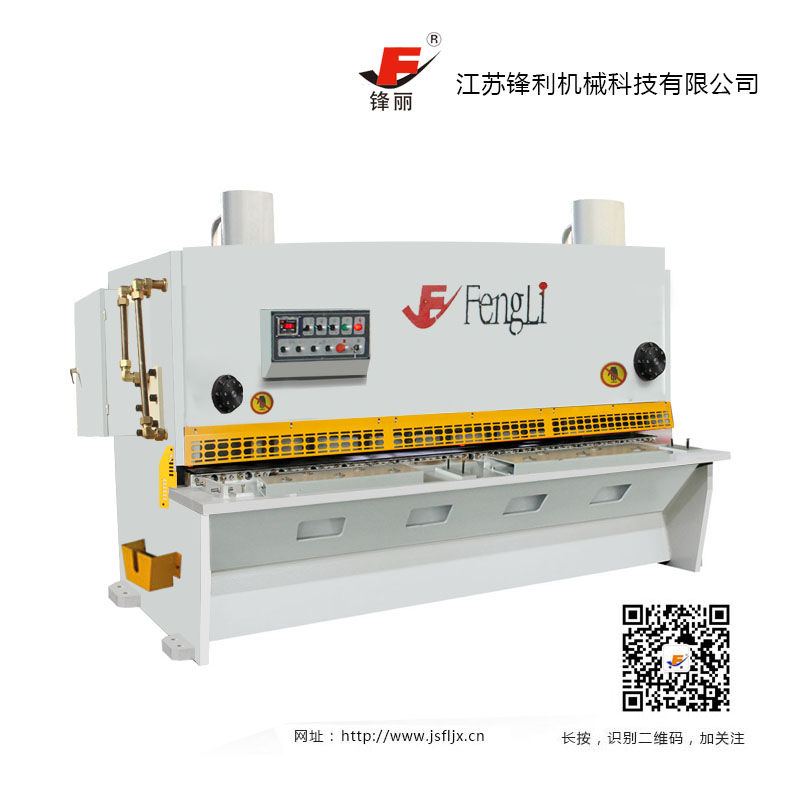

數控剪板機電氣控制電路主要包括驅動電路、位置反饋電路、電源及保護電路、開關信號連接電路、輔助功能控制電路等。數控剪板機的主要故障是電氣系統的故障，電氣系統故障又以剪板機本體上的低壓電器故障為主。絕大部分數控系統搜是有診斷程序的，所謂診斷程序就是對數控系統本身進行狀態或故障檢測的軟件，但數控系統發生故障時，可利用該程序診斷出引起故障的原因、故障源所在范圍或具體位置。
數控剪板機對電氣系統的基本要求
1.高可靠性
數控剪板機在自動或半自動條件下工作，尤其在柔性制造系統中的數控剪板機，可在24小時運轉中實現無人管理，這就要求剪板機具有高的可靠性。為此，要提高數控裝置及剪板機機構的可靠性。數控剪板機是長時間連續運轉的設備，本身要具有高可靠性。
2..緊跟新技術的發展
在保證可靠性的基礎上，電氣系統還要具有先進性，如新數控系統的使用、新潤滑系統的使用等。
3.穩定性
要在電氣系統中采取一系列技術措施，如增加穩壓電源等，使其適應較廣泛的環境條件，使其能適應交流供電系統電壓的波動;電源模塊的電抗器和濾波器，能對電網系統內的噪聲干擾有一定的抑制作用;同時還應符合電磁兼容的國家標準要求，系統內部既不相互干擾，還能抵抗外部干擾，也不向外部輻射破壞性干擾等。
4.安全性
電氣系統的故障連鎖要有效;電氣裝置的絕緣要保證完好，防護要齊全，接地要牢靠，以使操作人員的安全有保證;電氣部件的防護外殼要具有防塵、防水、防油污的功能;電柜的封閉性要好，能防止外部的切削液濺入電柜內部，防止切屑、導電塵埃的進入;電柜內的所有元件在正常供電電壓下工作時不應出現被擊穿的現象;經常移動的電纜要走拖鏈，防止纜線磨斷或短路而造成系統故障;每臺剪板機電柜都配備空調，抑制內部部件異常溫升，以控制電柜內的溫度;要有防觸電、防碰傷設施。
5.方便的可維護性
易損部件要便于更換或替換。維護的主要內容是保持數控系統表面的清潔;檢查數控系統的環境溫濕度等。
6.良好的控制特性
所有被控制的電動機起動要平穩、響應快速、特性硬、無沖擊、元震動、無振蕩、無異常數控剪板機電氣檢修噪聲、無異常溫升。
7.運行狀態明顯的信息顯示
電氣系統要用指示燈做操作顯示，如三色燈有狀態指示、故障指示，和運行指示。可以明確的表明剪板機的運行狀態。
8.操作的宜人性
電氣系統要體現人性化設計，如剪板機操作站應與人體平均高度、距離相適應，體現操作方便、舒適、便于觀察的特點。數控剪板機有急停按鈕數個，及操作站、手輪、電柜門等，保證緊急情況下的快速停止剪板機運動;剪板機和電柜顏色不僅要符合標準，還要美觀、明顯。
數控剪板機一般包括三大部分:剪板機系統、電氣控制系統和輔助支持系統。剪板機系統是數控剪板機的基體，包括床身、主軸變速裝置、換刀裝置、進給傳動裝置及工件固定裝置等。電氣控制系統包括電氣控制、可編程控制((PLC)、數控裝置、操作部件、伺服驅動系統和測量系統。輔助支持系統主要由液壓系統、潤滑系統、工具系統、排屑器系統及冷卻系統組成。數控系統是數控剪板機的核心，它決定了數控剪板機的加工性能和功能，由數控裝置、伺服驅動系統、測量系統，可編程控制器和操作部件組成。
